Базовые принципы крепежных технологий, часть 2

Базовые принципы крепежных технологий, часть 2

Сверлить нужно правильно!!!

2. Сверлить надо правильно!

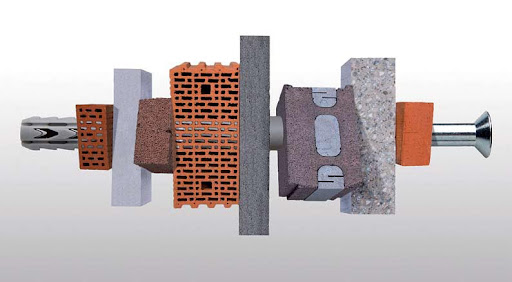

alt text

Способ сверления зависит от материала.

Можно выделить четыре способа сверления.

▪ Сверление вращением.
▪ Сверление вращением с большим числом
легких ударов посредством ударной дрели.
▪ Сверление вращением с меньшим количеством ударов.
Для последнего способа используется электропневматический перфоратор.
▪ Сверление алмазными сверлами или коронками, которое используется главным образом для получения отверстий больших диаметров или в армированном бетоне.

2.1 Способ сверления сверление вращением сверление с ударом перфорирование

Строительный материал определяет способ сверления.

Главные рекомендации:

▪ Полнотелый строительный материал с плотной структурой: сверление с большим количеством легких ударов или перфорирование.
▪ Пустотелые кирпичи, строительный материал с низкой прочностью и газобетон: только чистое сверление, т. к. в таких материалах
сверление с ударом может привести к разрушению внутренней структуры пустотелых кирпичей, а диаметр полученного отверстия
может оказаться недопустимо большим, чем номинальный диаметр сверла.
И, наконец, еще один совет относительно сверления без ударов: твердосплавные сверла, если они остро заточены с положительной
режущей кромкой как у сверла по стали, будут сверлить быстрее.

  1. Монтаж

3.1 Краевое и осевое расстояния, толщина строительного элемента

Во избежание раскалывания/отслаивания и растрескивания строительного материала и для обеспечения заявленной несущей
способности креплений необходимо придерживаться нормативных требований относительно краевых и осевых расстояний, а также ширины и толщины строительных элементов. Что касается полимерных дюбелей, данные для которых в каталоге не приведены, можно принять краевое расстояние 2 х hv (hv — глубина анкеровки) и осевое расстояние 4 х hv. Краевое расстояние может быть уменьшено, по крайней мере, на одну длину крепления, если направление распора дюбеля параллельно краю стены (см. страницу 140).

3.2 Глубина просверленного отверстия

За несколькими исключениями, глубина просверленного отверстия должна быть больше, чем глубина анкерного крепления. Таким образом, сохраняется место для оставшейся в отверстии буровой муки и для выходящего за пределы дюбеля шурупа, что обеспечивает надежность крепления.

3.3 Очистка просверленного отверстия

После сверления необходимо удалить из отверстия буровую муку. Неочищенные отверстия уменьшат несущую способность!
Буровая мука подобна мелкой щебенке на асфальте.

3.4 Виды монтажа

Монтаж впотай

• При монтаже с предварительной установкой крепления анкер (дюбель), как правило, монтируется заподлицо с поверхностью
строительного материала. Просверленное отверстие в анкерной основе больше, чем монтажное отверстие в подсоединяемой
детали.

Забивной анкер FRZEA системы fischer Zykon
Дюбель GB для газобетона компании fischer

Последовательность монтажа

• Отметьте расположение мест анкеровки в стройматериале в соответствии с расположением отверстий на прикрепляемом изделии.
• Просверлите отверстия, установите дюбель или анкер, привинтите монтируемую деталь.
• Если монтируемое изделие имеет три и более точек крепления, проще применить сквозной монтаж.

Сквозной монтаж

• Для серии монтажных работ и особенно при монтаже изделия более чем с двумя точками крепления обычно используется
сквозной монтаж.
• Отверстия в монтируемом изделии могут служить шаблоном для сверления отверстий в основе, так как диаметр отверстий в
монтируемом изделии по крайней мере
такой же, как и в строительном материале.
• Помимо упрощения процесса монтажа достигается высокая точность подгонки отверстий под детали крепления.
• Дюбель в этом случае вставляется в просверленное отверстие через монтируемую деталь, а затем распирается.
• При использовании рамных дюбелей и прокладки дюбель проталкивается через прокладку до упора буртика.

Высокоэффективный анкер FH
Универсальный рамный дюбель FUR

Дистанционный монтаж

• Монтируемая деталь должна быть прочно закреплена в осевом направлении от сжатия или растяжения на определенном расстоянии от поверхности крепления.
• Для этого обычно используются металлические анкеры с внутренней метрической резьбой под винты или под шпильки со стопорными гайками, а также анкеры с креплением на расстоянии.

Болт FBN фирмы fischerжирный текст

Источник: Каталог продукции Fischer 2007
